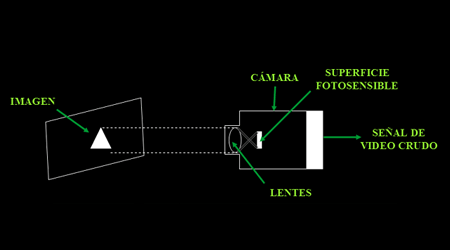

• Las cargas, que corresponden en magnitud relativa a los niveles de brillo en la escena, se convierten en una señal de video a través de la “exploración” de la superficie fotosensible.
• La exploración de la superficie fotosensible se realiza por medio de un haz de electrones que barre la superficie en una secuencia de líneas horizontales, desde la parte superior izquierda a la inferior derecha de la imagen.



• Cada vez que el haz electrónico llega al extremo derecho de un línea, éste se apaga para viajar de regreso al lado izquierdo, para explorar la siguiente línea de la imagen.
• Al tiempo que le toma al haz regresar al lado izquierdo se le conoce como “tiempo de blanqueo horizontal”.
• Cuando el haz llega a la parte inferior de la superficie de exploración, éste se apaga nuevamente y se dirige de regreso a la parte superior, en una trayectoria de zig-zag.
• Al tiempo que le toma al haz electrónico viajar de regreso a la parte superior de la pantalla se le llama “tiempo de blanqueo vertical”.
• La formación de un cuadro de imagen se lleva a cabo a partir de la contribución de dos “campos”.
• El primer campo está formado por las líneas de exploración impares y el segundo por las líneas pares.
• A la conformación de una imagen de televisión, con el método antes mencionado, se le conoce como “exploración entrelazada”.
• La exploración entrelazada permite reducir notablemente el efecto de “parpadeo” que se produce por la formación de una imagen a partir de una secuencia de líneas horizontales.
• El estándar ntsc define 525 líneas de resolución vertical por cada cuadro de imagen.
• De las 525 líneas, sólo 483 se utilizan para la transmisión de información y 42 (21 líneas por campo) se utilizan para el regreso del haz electrónico de la parte inferior a la superior de la pantalla.
• El espacio formado por las 42 líneas que no se muestran en la pantalla de televisión recibe el nombre de “trama vertical suprimida”.
• Este espacio se aprovecha para el envío de información complementaria a la del programa de televisión como teletexto, subtitulación automática (cc) y señales de prueba (vits).

LUMINANCIA

• Una señal de televisión a color está formada por la combinación de luz roja(r), verde (g) y azul (b) (colores primarios) en las proporciones adecuadas para producir el color deseado.
• Una señal a color requiere de tres señales de video para que los circuitos funcionen, creando las luces azul, verde y roja (señales rgb).
• La “luminancia” en una señal de televisión se forma por componentes de los tres colores primarios (rgb) en las proporciones adecuadas para obtener el color blanco de referencia.
• La luminancia corresponde a los niveles de gris de la imagen y tiene un ancho de banda de 4.2 mHz.


CROMINANCIA

• Para poder sintetizar los colores, la televisión requiere, además de la señal de luminancia, de dos señales independientes de “crominancia”: una componente “en fase” y una componente “en cuadratura”.
• Las señales de crominancia también están formadas por componentes de los tres colores primarios (rgb).
• Así, una señal de televisión a color puede formarse a través de la combinación de las señales rgb (video por componentes) o a través de las señales de luminancia y de crominancia (video compuesto).

SINCRONÍA

• Con la finalidad de que los receptores de televisión conozcan cuándo ha terminado la información de una línea de video y cuándo ha terminado la información de un campo, se utilizan “pulsos de sincronía”.
• Al final de cada línea de barrido horizontal, un “pulso de sincronía horizontal” dispara los circuitos de barrido para regresar rápidamente al haz electrónico a la izquierda de la pantalla, e iniciar el trazo de la siguiente línea.
• En forma similar, al término de cada campo, una señal de “blanqueo vertical” borra la señal de retrazo del haz de barrido, mientras éste regresa a la parte superior de la pantalla.
