La

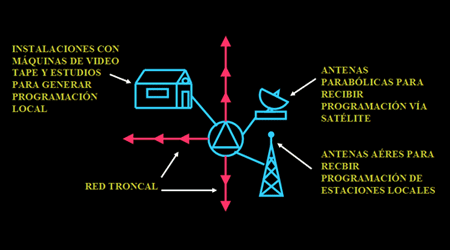

cabecera de una red de cable es la principal fuente de control
y representa la raíz de la topología de árbol.
-
A partir de la cabecera, la señal se entrega al suscriptor
mediante la red troncal
del sistema de cable, que forma las ramas principales de la
topología de árbol.
-
El sistema de cabecera puede consistir únicamente en
un punto central o puede estar integrado por varios nodos comunes.
-
Una cabecera puede dar servicio a una o a varias localidades
conectadas por el sistema de red troncal.
-
Generalmente,
las “extensiones”
o “ampliaciones”
a poblaciones cercanas utilizan el mismo crc.
|
Adquisición
de Señales Programación Local |
- Las
señales de televisión abierta
son una muy importante fuente de programación.
-
Las señales las proporcionan las televisoras
locales asignadas a las bandas de vhf y uhf.
- En
muchos casos, las redes de cable son el único medio por el
que la televisión abierta llega a lugares en donde la recepción
directa de la señal es pobre o no existe.

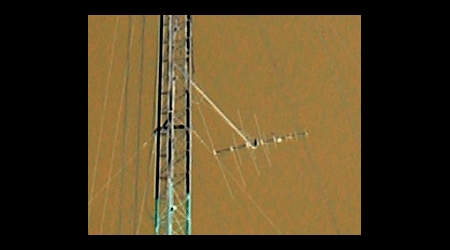

- Las
redes de cable reciben las señales de televisión abierta
de antenas aéreas tipo ‘yagui’
o vía microondas,
para ser luego amplificadas y procesadas en la cabecera.
|
| |
 |
Maximizar
|
|
Satélites |
- Los
satélites de comunicaciones
que se utilizan para televisión por cable se encuentran el
la órbita geoestacionaria.
-
Las bandas que utilizan los satélites para conducir señales
de televisión son la banda ‘c’
(enlaces descendentes de 3.7 a 4.3 gHz) y la banda ‘ku’
(enlaces descendentes de 11.7 a 12.2 gHz).
- Los
satélites cuentan con varios canales llamados transpondedores,
cada uno de los cuales puede enviar uno o más programas de
televisión hacia la cabecera.
-
Para aprovechar al máximo la capacidad de los transpondedores,
se envían entre 6 y 14 señales de televisión
digitalizadas y comprimidas.
- Para
recibir las señales satelitales, la cabecera debe contar con
antenas parabólicas
orientadas a los satélites de los que se desea recibir la programación.
- La
señal recibida por la antena parabólica alimenta a un
equipo demodulador
que convierte la señal de radio frecuencia en una señal
de televisión que pueda ser procesada por el equipo de la red
de cable.
- Si
la programación se encontraba codificada, será necesario
utilizar un receptor/ decodificador
integrado (o IRD, por sus siglas en inglés),
que tenga la clave para descifrar la información recibida.
|
Satélites
y Microondas |
- Para
planear un sistema de recepción
satelital para una red de cable, se debe realizar
un estudio de frecuencias tan pronto se han escogido los satélites
a utilizar.
-
Las portadoras de microondas más comunes, como las de sistemas
de telefonía local, utilizan la misma banda de frecuencia que
muchos sistemas satelitales.
-
Una solución es construir un escudo
protector cerca de la antena o construir una montaña artificial
en la dirección de la interferencia.
- Si
no se tiene solución se debe relocalizar
la antena a donde no haya interferencia.
|
| Procesamiento
de Señales |
- Las
señales que se reciben en la cabecera son ajustadas a través
de “procesadores de video”
y de “procesadores de audio”.
-
Por medio de los equipos procesadores es posible modificar
los distintos parámetros de las señales
de audio y de video para garantizar que sean de excelente calidad.
- Algunos
procesadores de video cuentan con la capacidad de insertar una
imagen predefinida si se pierde la señal que
lo alimenta.
- Esto
garantiza que los canales no se “vayan
a negros” debido a fallas en el suministro de
alguna señal.
|
| Moduladores |
- El
modulador de televisión,
como se utiliza en los sistemas de cable, es un transmisor en miniatura
de una estación de televisión.
-
El modulador asigna a cada señal de televisión un canal
específico en el que será transmitida.
-
Los moduladores para las redes de cable pueden utilizar una de dos
señales, la señal principal
o una señal alternativa.
- La
señal a transmitir es seleccionada a través de un interruptor
controlado por la red de cable.
- El
interruptor tiene la opción de cambiar automáticamente
la señal de salida, cuando la señal de entrada seleccionada
se pierde.
|
| Red
Combinatoria |

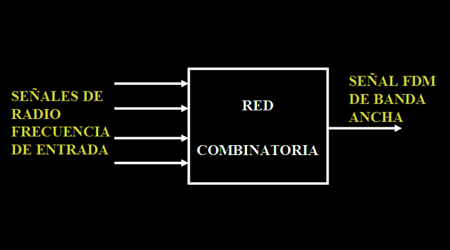

- El
siguiente proceso es la combinación de todas las señales
moduladas en una sola señal de
salida hacia la red troncal.
- La
red combinatoria suma todas las señales a ser incluidas en
la red en una señal de banda ancha multicanalizada por división
en frecuencia (fdm).
|
| |
 |
